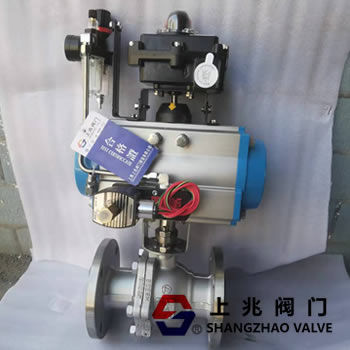

氣動球閥工作原理實現便捷
發展演變:氣動球閥是由旋塞閥演變而來。它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷活動。本類閥門在管道中可任意位置安裝。
氣動球閥工作原理：
氣動球閥的現實作用
氣動球閥的工作原理是靠旋轉閥芯來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡樸，維修利便，密封面與球面常在閉合狀態，不氣動球閥易被介質沖蝕，在各行業得到廣泛的應用。氣動球閥和旋塞閥是同屬一個類型的閥門，只有它的封閉件是個球體，球體繞閥體中央線作旋轉來達到開啟、封閉的一種閥門。
長處
氣動球閥在管路中主要用來做堵截速度快、分配和改變介質的活動方向。氣動球閥是近年來被廣泛采用的一種新型閥門，它具有以下長處：1.流體阻力小，其阻力系數與同長度的管段相等。2.結構簡樸、體積小、重量輕。3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。4.操縱利便，開閉迅速，從全開到全關只要旋轉90°，便于遠間隔的控制。5.維修利便，氣動球閥結構簡樸，密封圈一般都是流動的，拆卸更換都比較利便。6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過期，不會引起閥門密封面的腐蝕。7.合用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。8.由于氣動球閥動力源采用的是氣體，一般為0.2-0.8MPa壓力，相對比較安全。氣動球閥假如漏氣的話，相對液動、電動來說，氣體可以直接排出，對環境沒有污染，同時具有較高的安全性。9.相對于手動和渦輪滾動球閥來說，氣動球閥可以大口徑配置，(手動和渦輪滾動球閥一般都在DN300口徑以下，氣動球閥目前可以達到DN1200口徑。)氣動球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部分，以及人們日常糊口中。
氣動球閥按結構形式可分：
一、浮動氣動球球閥氣動球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口真個密封面上，保證出口端密封。浮動氣動球球閥的結構簡樸，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。
二、固定球氣動球閥
氣動球閥的球體是固定的，受壓后不產生移動。
固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操縱扭距小，合用于高壓和大口徑的閥門。為了減少氣動球閥的操縱扭矩和增加密封的可靠程度，近年來又泛起了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操縱扭矩，更合用高壓大口徑的球閥。
三、彈性球氣動球閥氣動球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造，密封比壓很大，依賴介質本身的壓力已達不到密封的要求，必需施加外力。這種閥門合用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，緊急切斷閥而獲得彈性。當封閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在滾動球體之前先松開楔形頭，球體隨之恢復原原形，使球體與閥座之間泛起很小的間隙，可以減少密封面的摩擦和操縱扭矩。氣動球閥按其通道位置可分為縱貫式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。
氣動球閥仿單
1、范圍
本仿單合用于法蘭連接真個電動(或氣動)球閥。
2、組成
由電動(或氣動)執行機構(20)與球閥閥體部門組成，其連接靠支架(18)和連接軸(17)。
3、使用限制
溫度和壓力限制l銘牌顯示有球閥在大和小操縱溫度下所答應的大操縱壓力。l使用PTFE或RTFE材質的閥座和密封件，操縱溫度應在150度到200度之間。其他類型的閥座和密封件的操縱溫度，應受到KI工廠的檢核。低溫l閥的公稱壓力等級(PN)，可表明閥在正常溫度狀態下的大工作壓力。(例如：PN4.0，表明其操縱溫度在-290C～380C時的大工作壓力為40Bar(4.0MPa))。l電動或氣動執行機構的留意事項參見其相應的仿單。
4、安裝
1)、取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖刷清潔。2)、安裝前應按劃定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用機能)，合格后方可上線安裝(接線按電動執行機構線路圖)。3)、預備與管道連接前，須沖刷和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。4)、在安裝期間，請不要用閥的執行機構部門作為起重的吊裝點，以避免損壞執行機構及附件。.5)、本類閥應安裝在管道的水平方向或垂直方向。6)、安裝點四周的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。7)、與管道連接后，請用劃定的扭矩交叉鎖緊法蘭連接螺栓。4、操縱和使用1)、操縱前須確認管路和閥已被沖刷過。2)、閥的操縱按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈(90°)時，閥關斷。反向旋轉1/4圈(90°)時，閥開啟。3)、當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態;指示箭頭與管線垂直時，閥門為封閉狀態。
5、維修
擁有較長的使用壽命和免維修期，將依靠以下幾個因素：正常的工作前提、保持和諧的溫度/壓力比，以及公道的侵蝕數據留意:●球閥在封閉狀態下，閥體內部依舊存在受壓流體●維修前，解除管線壓力并使閥門處于打開位置●維修前，斷開電源或氣源●維修前，將執行機構與支架脫離1)、填料處得再鎖緊l若填料涵處有微泄發生，須再鎖緊閥桿螺母(13).l留意不要鎖太緊，通常再鎖1/4圈～1圈，泄露即會休止。
2)、更換閥座和密封件.A)、拆卸l使閥處于半開位置，沖刷、清除閥體內外可能存在的危險物質.l封閉球閥，拆掉兩邊法蘭上的連接螺栓和螺母，然后將閥由管線上完全移除。l依序拆卸驅動裝置-執行機構(20)、連接支架(18)、、防松墊圈(14)、閥桿螺母(13)、蝶形彈片(12)、格南(11)、耐磨片(10)、閥桿填料(9)l拆卸體蓋連接螺栓(5)和螺母，將閥蓋與閥體分離，并拿掉閥蓋墊圈(16)。l確認閥球(3)在“關斷”位置，這可以將其較輕易的從閥體拿出，隨后掏出閥座。l由閥體中孔向下輕推閥桿(6)直到完全掏出，然后掏出O型圈(8)及閥桿下填料(7)留意：請謹嚴操縱，以避免擦傷閥桿表面及閥體填料函密封部位B)、重新組裝l清洗和檢查拆下零件，強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件l按拆卸的相反順序進行組裝。l用劃定的扭矩，交叉鎖緊法蘭連接螺栓(5)。l用劃定的扭矩，鎖緊閥桿螺母(13)l安裝執行機構后，輸入相應的信號通過旋轉閥桿帶動閥芯旋轉，使閥門至打開和封閉位置。l如有可能，請在回裝管道前，按相關尺度對閥進行壓力密封測試和機能測試。D,型號表示方法：像之前的閥門Q11S-16C這種當中"S”表示是比較老的方法,"S"代表塑料密封付.現在用"F"表示.代表四氟或聚四氟材料
氣動球閥的分類與特點
氣動球閥有O型氣動球閥和V型氣動球閥之分。O型氣動球閥采用浮動式結構，球芯為精密鑄件，外表鍍硬鉻處理，閥座采用增強聚四氟乙烯材料，流道口與管道口徑相同，暢通流暢能力極大，流阻極小，封閉時無泄漏，一般做開關閥使用，特別合用于高粘度、V型球閥采用固定式結構，球芯上開有V型切口，可實現剪切含纖維、顆粒狀介質根據工藝設備不同可選用氣動或電動執行機構，分別組成氣動球閥和電動球閥，其中氣動球閥如要實現比例調節須配閥門定位器，電動球閥如要實現比例調節須選電子式電動執行機構或配伺服放大器等。從材質上,可以分為:碳鋼球閥,不銹鋼304球閥,316球閥和銅球閥按壓力,可以分為:高壓球閥和低壓球閥高壓氣動球閥:主要應用在石油、自然氣、液壓油、工程機械等行業低壓氣動球閥：主要應用在介質為水等侵蝕性管路上!
