氣動閥門選型數據
日期： 23-05-26 閱讀次數：
氣動閥門選型數據
根據介質的通斷性質，閥門閘閥作為截止介質，全開時整個循環是直的，此時介質運行的壓力損失最小。閘閥通常適用于不需要經常開啟和關閉并保持閘門全開或全關的工況。不適合調節或者節流。對于高速流動的介質，閘板在部分開啟時會產生振動，振動可能會損壞閘板和閥座的密封面，而節流會使閘板受到介質的侵蝕。從結構形式上看，主要區別是所采用的密封件形式。根據密封元件的形式，閘閥通常分為幾種不同的類型，如楔形閘閥、平行閘閥、平行雙閘閥、楔形雙閘閥等。最常用的形式是楔形閘閥和平行閘閥。截止閥的閥桿軸線垂直于閥座的密封面。閥桿的開啟或關閉行程都比較短，而且具有非常可靠的切斷作用，這使得這種閥門非常適用于切斷或調節介質和節流。切斷閥的閥瓣一旦處于開啟狀態，其閥座與閥瓣的密封面就不再接觸，具有非?？煽康那袛嘧饔?，因此這種閥門非常適合于切斷或調節介質和節流。一旦截止閥處于打開狀態，其閥座和閥瓣的密封面之間就沒有接觸，因此其密封面的機械磨損較小。因為截止閥的大部分閥座和閥瓣更容易維修或更換密封件，所以沒有必要從管道上拆卸整個閥門。
這非常適合閥門和管道焊接在一起的場合。介質在通過這種閥門時，其流動方向發生了變化，因此截止閥的流動阻力比其他閥門高。常用的截止閥有以下幾種:1角型截止閥；在角形截止閥中，流體只需改變一次方向，因此通過這種閥門的壓降小于常規截止閥的壓降。2 DC切斷閥；在直流或Y形截止閥中，閥體的流道與主流道成對角線，因此流動狀態的破壞程度比常規截止閥小，通過閥門的壓力損失也相應小。柱塞式截止閥:這種類型的截止閥是傳統截止閥的變體。在這種閥門中，閥瓣和閥座通常根據柱塞原理設計。閥瓣打磨成與閥桿連接的柱塞，密封由套在柱塞上的兩個彈性密封圈實現。兩個彈性密封環由一個軸環隔開，柱塞周圍的密封環被閥蓋螺母施加在閥蓋上的載荷牢牢壓住。彈性密封圈可以更換，由多種材料制成。閥門主要用于開啟或關閉，但它配有特殊的柱塞或特殊的套環，也可用于調節流量。蝶閥蝶閥的蝶板安裝在管道的直徑方向。在蝶閥閥體的圓柱形通道內，盤形蝶板繞軸線旋轉，旋轉角度在0° ~ 90°之間。當它旋轉到90°時，閥門完全打開。蝶閥結構簡單，體積小，重量輕，僅由幾個零件組成。而且只需要旋轉90度。

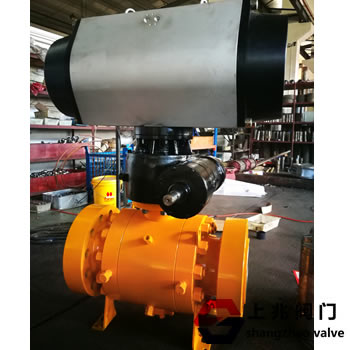

可以快速開合，操作簡單。同時，該閥具有良好的流體控制特性。當?shù)y處于全開位置時，介質流經閥體時，蝶板的厚度是唯一的阻力，因此閥門產生的壓降很小，具有良好的流量控制特性。氣動緊急切斷閥蝶閥有兩種密封形式:彈性密封和金屬密封。彈性密封閥，密封圈可以嵌在閥體內，也可以貼在蝶板周邊。一般金屬密封的閥門比彈性密封的閥門長，但很難完全密封。金屬密封能適應較高的工作溫度，而彈性密封有受溫度限制的缺點。如果要求蝶閥用作流量控制，主要是正確選擇閥門的尺寸和類型。蝶閥的結構原理特別適合制作大口徑閥門。蝶閥不僅廣泛應用于石油、天然氣、化工、水處理等一般行業，還應用于熱電站的冷卻水系統。常用的蝶閥有兩種:對夾式蝶閥和法蘭式蝶閥。對夾式蝶閥通過雙頭螺栓將閥門連接在兩個管道法蘭之間。法蘭蝶閥在閥門上有法蘭，閥門上的兩個法蘭用螺栓與管道法蘭連接。球閥球閥是由旋塞閥演變而來的。同樣有旋轉90度的提升動作，不同的是，旋塞體是一個球體，有一個圓形通孔或通道穿過其軸線。球面與通道開口的比例應該是這樣的，當球旋轉90度時，所有的球面應該出現在入口和出口，從而切斷流動。球閥只需旋轉90度，旋轉力矩小。
緊緊關閉。閥體完全相等的內腔為介質提供了一個阻力很小的直接流動通道。一般來說，球閥最適合直接啟閉，但最近的發展設計了球閥，使其具有節流和控制流量的功能。球閥的主要特點是結構緊湊，操作維護方便。適用于水、溶劑、酸、天然氣等一般工作介質，也適用于氧氣、雙氧水、甲烷、乙烯等工作條件惡劣的介質。球閥閥體可以是整體式或組合式。選擇防止介質回流的閥門。這種閥門的作用是只允許介質向一個方向流動，而阻止介質向另一個方向流動。通常，這種閥門是自動工作的。在單向流動的流體壓力作用下，閥瓣開啟。當流體反方向流動時，流體壓力和閥瓣的自重疊閥瓣作用在閥座上，從而切斷流動。其中止回閥就屬于這種類型的閥門，包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一個鉸鏈機構，一個像門一樣的閥瓣自由地支撐在傾斜的閥座表面上。為了保證閥瓣每次都能到達閥座面的適當位置，閥瓣設計在鉸鏈機構中，使閥瓣有足夠的擺動空間，使閥瓣真正全面地與閥座接觸。根據性能要求，閥瓣可以完全由金屬制成，也可以鑲嵌皮革、橡膠或合成材料。旋啟式止回閥在全開狀態下，流體壓力幾乎不受阻礙，所以通過閥
門的壓降比較小。升降式止回閥的閥瓣位于閥體上閥座的密封面上。除了閥瓣可以自由提升之外，這種閥門類似于截止閥。流體壓力使閥瓣從閥座密封面上抬起，介質回流使閥瓣落回閥座，切斷流動。根據使用條件，圓盤可以是全金屬結構，也可以是在圓盤框架上嵌入橡膠墊或橡膠圈的形式。和截止閥一樣，流體通過升降式止回閥的通道很窄，所以通過升降式止回閥的壓降比旋啟式止回閥大，旋啟式止回閥的流量很少受到限制。根據生產過程中調節介質的參數選擇閥門，為了使介質的壓力、流量等參數滿足工藝流程的要求，需要安裝調節機構來調節上述參數。調節機構的主要工作原理是通過改變閥盤與閥座之間的流通面積來調節上述參數。這些閥門統稱為控制閥，分為由介質本身的動力驅動的自驅動控制閥，如減壓閥、穩壓閥等，由電力、壓縮空氣、液壓動力等動力驅動的稱為其他驅動控制閥，如電動控制閥、氣動控制閥、液壓控制閥等。
