氣動不銹鋼切斷球閥
日期： 23-11-10 閱讀次數：

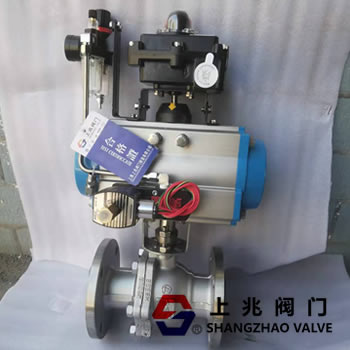

氣動不銹鋼切斷球閥是由不銹鋼球閥和AT單作用氣動執行器和其它相關附件組成，利用氣源驅動來控制閥門啟閉，閥體材質均由不銹鋼制作，具有抗拉性，耐磨性以及防腐蝕性等，不僅可用于一般常溫常壓的場合當中，還適用于高壓和低壓力降等工作條件相對比較惡劣的管道里?？筛鶕r需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的百分比調節控制。
氣動不銹鋼切斷球閥結構原理：
氣動單作用球閥是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（-40～180℃）及高溫（-60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。
氣動不銹鋼切斷球閥工作原理：
氣動單作用球閥一般與電磁閥、限位開關等附件組合使用，采用GT、AT、AW等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。
氣動不銹鋼切斷球閥特點：
氣動球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、切斷閥 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
單作用氣動執行器和雙作用氣動執行器的區別：
氣動球閥中單作用和雙作用指的是氣動球閥所配氣動執行器可分為單作用和雙作用。其區別在于：單作用的氣缸內有彈簧，而雙作用內沒有。因此單作用氣動執行器的價格比雙作用氣動執行器的價格要高。
緊急切斷閥單作用氣動執行器一般分為常開型和常閉型（常開型：通氣關，斷氣開；常閉型：通氣開，斷氣關），也就是說，在安裝之前有一個設定，設定其為開或者關，如果是常開的，那就是在通氣的情況下氣動執行器關閉閥門，如果氣源出現故障或者突然停電，單作用氣動執行器靠彈簧自動復位為開的狀態，也就是說會回到它的設定狀態，設定為關，則會回到關的狀態，一般在危險的工況中使用較多，比如輸送可燃氣體或可燃液體，在失去氣源又出現緊急情況的時候，單作用氣動執行機構能自動復位把危險降低，而雙作用就不能復位。
雙作用氣動執行器在通氣的情況下氣動執行器打開閥門，當要關閉閥門的時候另外一邊通氣才能關閉，雙作用氣動執行器是靠氣缸工作復位的，在失去氣源的時候只能保持原位。
Q641F/H氣動法蘭球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥（≤200°）及氣動硬密封球閥（≤550°）兩大類。具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。廣泛應用于石油、化工、教學設備、輕工、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
